激光面光源/背光源中的光學鏡片應用深度分析：從激光芯片到均勻照明
在機器視覺領域，傳統LED面光源和背光源廣泛應用于尺寸測量、缺陷檢測等場景。然而，當面臨高速檢測（微秒級曝光）、遠距離照明（數米以上）或需要極窄波段照明（配合窄帶濾光片）時，LED往往因亮度不足、響應速度慢、光譜帶寬過寬而力不從心。激光照明器（面光源/背光源）應運而生，它利用激光二極管的高亮度、單色性和快速調制能力，經過精密的光學整形，輸出均勻的圓形或矩形面光斑，成為高性能視覺系統的關鍵照明方案。

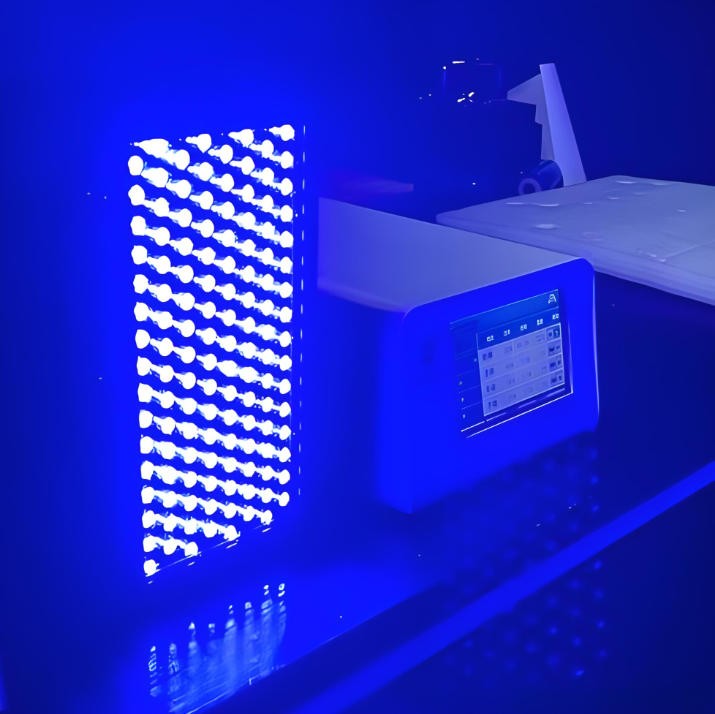

（圖源網絡，侵刪）
下面我們將從光學鏡片應用角度，去分析激光面光源從激光產生到最終均勻照明的全鏈路光學原理、構成組成、選型需求及波段匹配，為你揭示其與普通LED照明的本質區別。
一、激光面光源的整體光路結構
激光面光源的核心任務是將激光二極管發出的高斯分布點光源，轉換為能量均勻分布的大面積面光源（圓形或矩形）。其典型光路分為三個階段：
1.準直：將發散激光轉換為平行光。
2.擴束與勻光：將細平行光擴展為大直徑光束，并進行能量均勻化（高斯→平頂）。
3.投影/出射：通過保護窗口或投影透鏡輸出均勻面光斑。
按照實現方式，可分為直接照明型（勻光片直接擴散）和柯勒照明型（微透鏡陣列+積分棒），但無論哪種，光學鏡片都扮演著決定性角色。

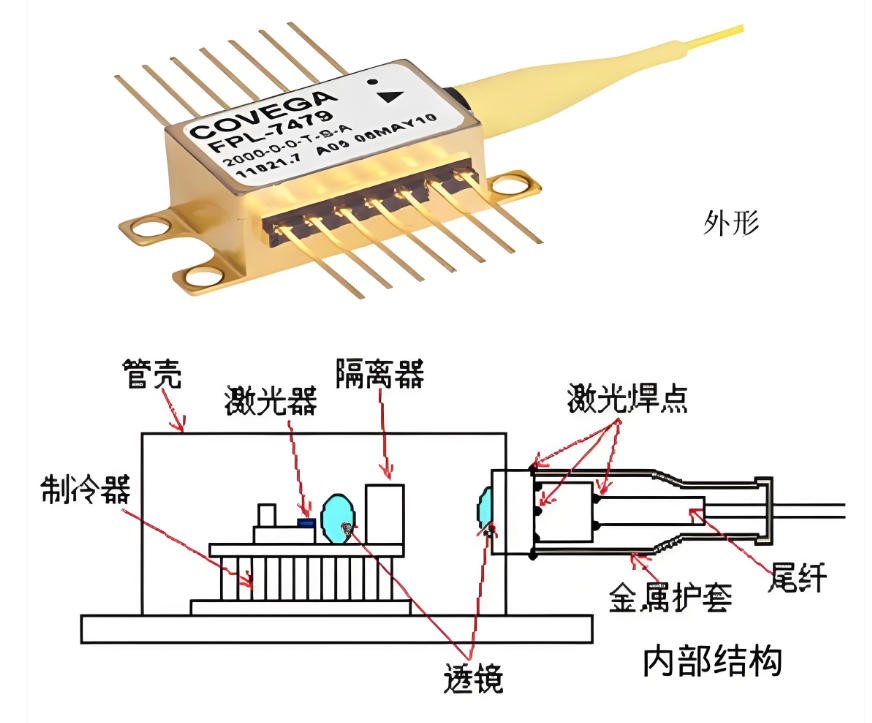

（激光器結構）
二、發射端光學系統元件詳解
1.激光芯片（光源）
類型：單管半導體激光二極管，或光纖耦合激光模塊（用于高功率）。
波段選擇：
405nm/450nm：藍紫/藍光，適合高分辨率檢測及熒光激發。
520nm/532nm：綠光，人眼敏感，適合需要可視化對準的場景。
635nm/660nm：紅光，成本低，傳感器響應高。
808nm/850nm/940nm：近紅外，用于隱蔽照明或穿透某些材料。
光學特性：原始出射光為橢圓高斯光束，發散角大（快軸30°40°，慢軸10°20°），能量呈中心強邊緣弱的高斯分布。后續所有鏡片的目標就是消除這種不均勻性。

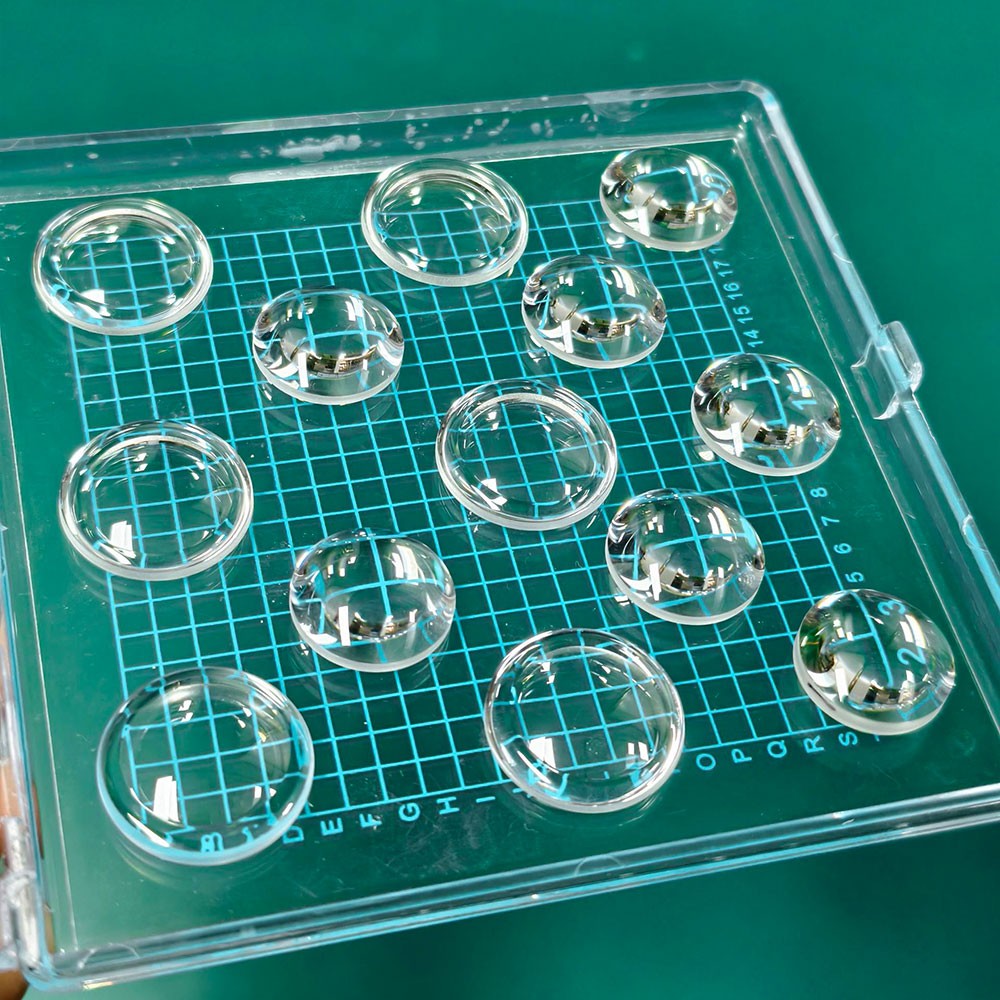

（非球面透鏡）
2.準直透鏡
作用：將激光芯片的發散光轉換為平行光，為后續勻光元件提供口徑穩定、波前平整的光束。
常用類型：非球面透鏡（單鏡片）或球面透鏡組。
關鍵參數與需求：
數值孔徑（NA）：必須大于激光芯片的發散角，確保光能收集效率>90%。
焦距：決定了準直后光束直徑。通常需要根據目標面光斑尺寸反推擴束倍數。
鍍膜：針對激光波段鍍增透膜（ARCoating），透過率>99.5%，避免鏡片發熱導致焦點漂移。
像質：準直后的波前誤差需小于λ/4（λ為激光波長），以保證后續勻光效果。
3.擴束與勻光元件（核心）
這是激光面光源區別于普通激光筆的核心部分，負責將高斯分布的細平行光轉換為大面積、均勻度>90%的面光源。根據實現方式，主要使用以下一種或多種光學鏡片：
3.1勻光片（Diffuser）
類型：
工程漫射體：表面具有微米級隨機或周期性結構，通過散射實現勻光。分為透射式和反射式。
全息勻光片：利用全息記錄的光柵結構，可精確控制擴散角度（如圓形、矩形、橢圓形）。
作用：將準直激光束均勻散射到指定角度范圍內，形成圓形或矩形光斑。
關鍵參數與需求：
擴散角（FWHM）：決定照明面積。例如，擴散角10°可在1米距離產生約175mm直徑的光斑。
均勻度：優質勻光片可將高斯分布轉換為平頂分布，均勻度可達85%95%。
透過率：因散射作用，透過率一般在70%90%之間。高功率應用需使用石英或熔融石英基底的勻光片，避免熱損傷。
材料：塑料（PMMA/PC）用于低功率；玻璃/石英用于高功率（>1W）。

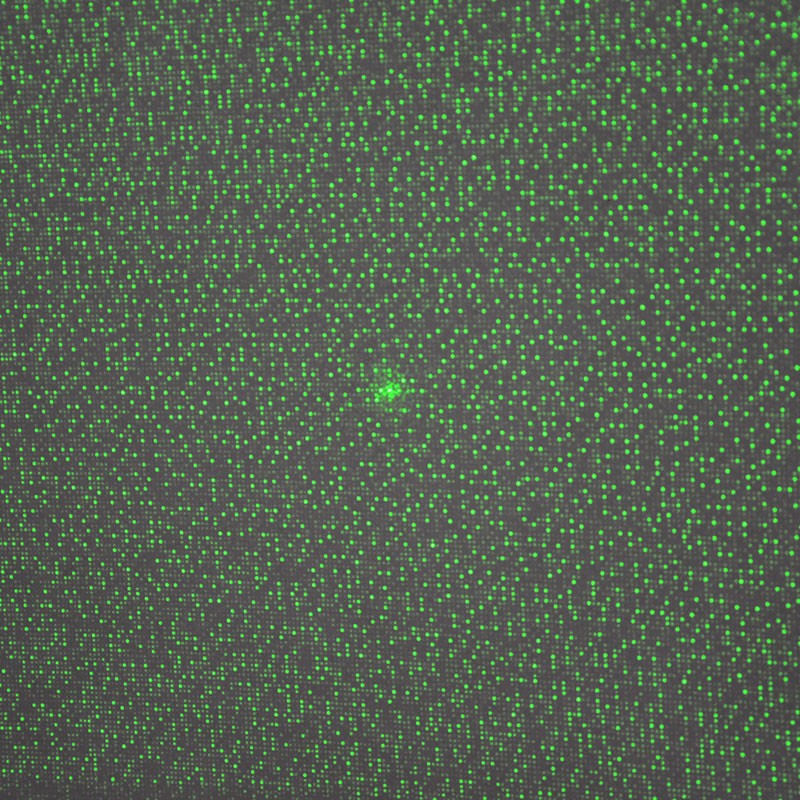

（勻光鏡）
3.2衍射光學元件（DOE）
作用：利用表面微結構（二元光學或連續浮雕）對激光相位進行調制，可將單束激光分束、整形為任意圖案，包括均勻矩形或圓形平頂光斑。
原理：通過設計DOE的相位分布，使遠場光強分布成為所需的平頂輪廓。與勻光片相比，DOE的能量利用率更高（>90%），且能實現邊緣銳利的“平頂”光斑。
關鍵參數與需求：
衍射效率：通常>85%，一級衍射光能量占比。
零級抑制：理想DOE應抑制未衍射的零級光斑（中心亮點），要求零級強度<1%。
工作距離適應性：DOE產生的平頂光斑在特定工作距離（或無窮遠）效果最佳，需根據實際安裝距離定制。
基底材料：同樣需選用高損傷閾值的熔融石英，并鍍增透膜。

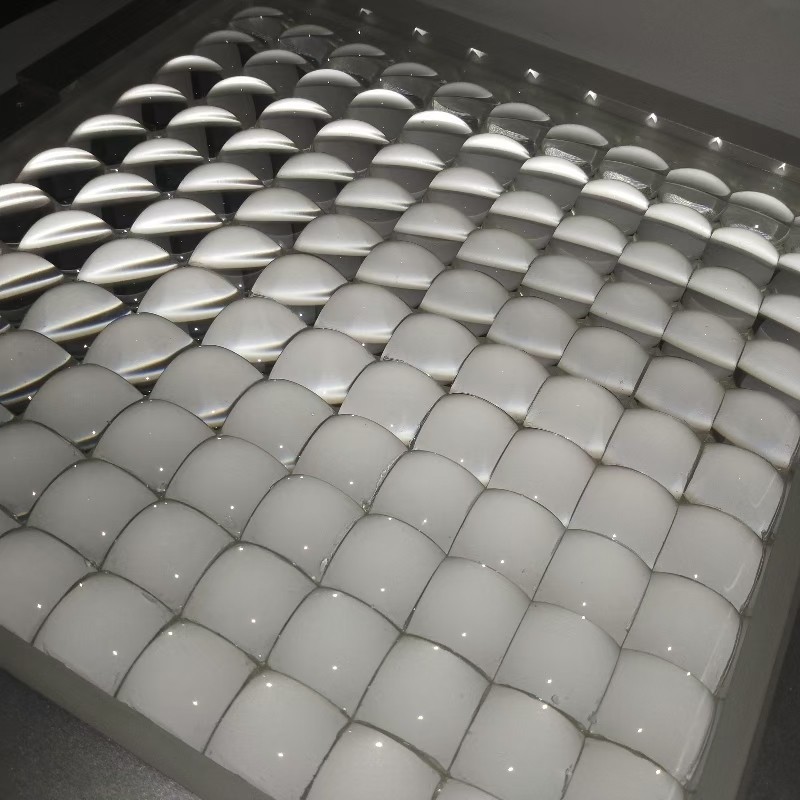

（陣列透鏡）
3.3微透鏡陣列（MLA）
作用：將準直激光束分割成多個微細光束，每個微透鏡將光束聚焦到同一平面（或通過積分棒勻光），疊加后實現極高均勻度（>95%）。
典型應用：高端激光背光源，用于液晶玻璃基板檢測、半導體晶圓照明。
關鍵參數：微透鏡單元尺寸、曲率半徑、陣列排列方式（六邊形或矩形）。需配合場鏡使用，以實現均勻照明。
3.4鮑威爾棱鏡（用于線光源，但非面光源主要元件）
說明：鮑威爾棱鏡主要用于產生線激光，不是面光源的標準元件。但在某些特殊的面光源設計中，可將鮑威爾棱鏡與柱面鏡組合形成“線陣掃描面光源”，此處僅作提及。

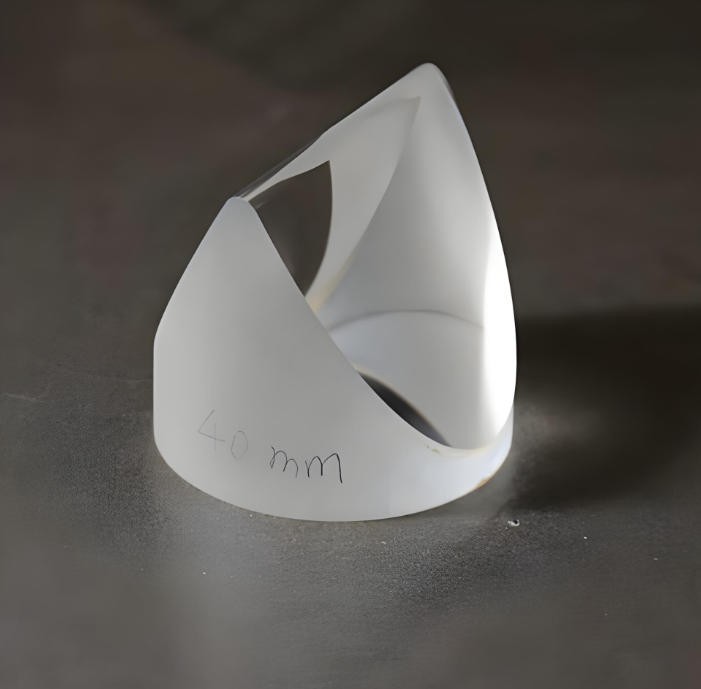

（鮑威爾棱鏡-圖源網絡，侵刪）
4.投影透鏡（可選）
當需要將勻光片或DOE出射的光斑成像到特定距離（如遠距離背光）時，需要增加投影透鏡組。此時，勻光片位于投影透鏡的焦平面附近，出射光被準直后形成平行面光源，適用于大尺寸遠距離照明。

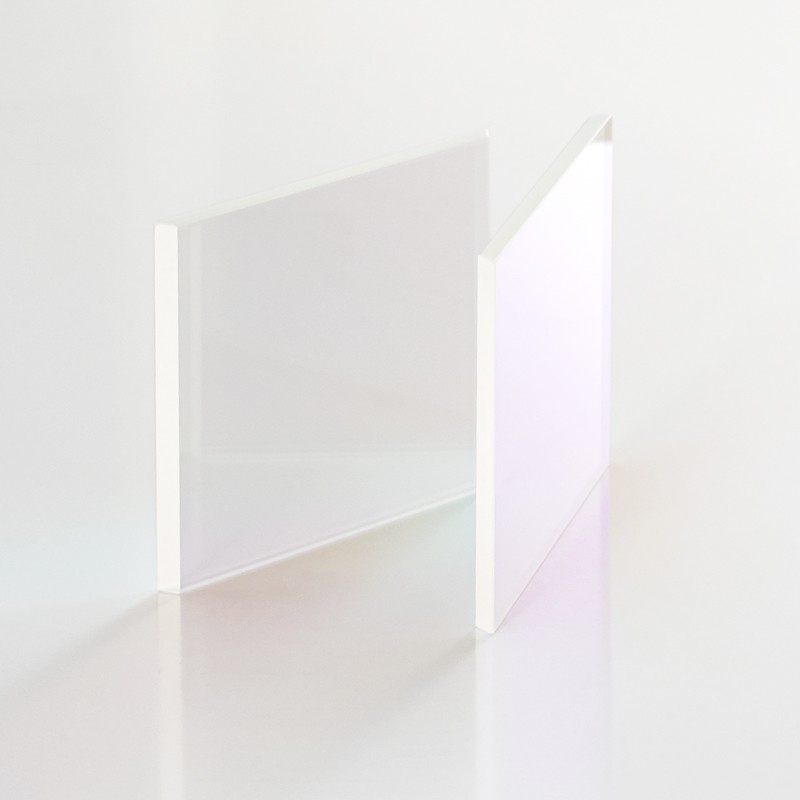

（1550激光窗口片）
5.保護窗口
作用：密封模組，防塵防油。對于高功率激光面光源，窗口片還需具備抗反射和散熱功能。
需求：雙面鍍增透膜，透過率>99%。對于紅外波段，可選用硅或硒化鋅窗口片。
四、波段選擇與系統匹配
激光面光源的波段選擇直接決定了其與相機、濾光片的協同效果。
| 波段 | 典型波長 | 優勢 | 劣勢 | 適用場景 |
| 藍紫 | 405nm,450nm | 衍射極限小，可獲得極細均勻光斑；可激發熒光 | 傳感器量子效率低，人眼有害 | 高精度測量、熒光檢測 |
| 綠光 | 520nm,532nm | 人眼敏感，便于對準；傳感器響應中等 | 激光器成本較高 | 需要可視化照明的場景 |
| 紅光 | 635nm,660nm | 傳感器響應度高，成本低 | 環境光中紅光成分多，濾光壓力大 | 常規工業檢測 |
| 近紅外 | 808nm,850nm,940nm | 不可見光，不干擾人眼；穿透性強 | 需要專用紅外相機或去除IR濾光片 | 隱蔽照明、穿透塑料/薄膜檢測 |
關鍵匹配原則：
激光面光源通常與相機端的窄帶濾光片配合使用。例如，使用850nm激光照明時，相機鏡頭前必須安裝中心波長850nm、半高寬10-20nm的窄帶濾光片，以徹底消除環境光。
激光波長應避開環境中的強發射譜線（如鈉燈589nm、汞燈365nm/546nm）。

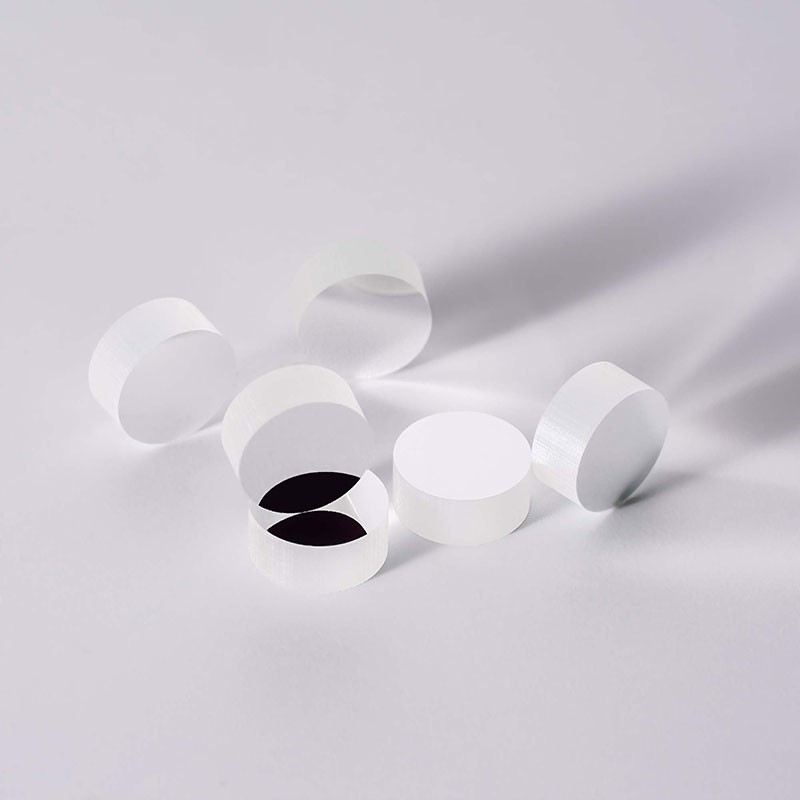

（NBP850窄帶濾光片）
四、接收端（相機系統）的光學配合
雖然激光面光源本身是照明設備，但在完整的機器視覺系統中，接收端（相機）的光學鏡片同樣需要針對激光面光源進行適配：
1.窄帶濾光片：安裝在相機鏡頭前，中心波長與激光照明器嚴格一致。這是實現“主動照明抗環境光”的核心手段。
2.鏡頭鍍膜：鏡頭應針對激光波段進行增透鍍膜，提高透過率。
3.偏振片（可選）：當激光面光源采用偏振輸出時，可在相機端加裝偏振片，消除鏡面反射造成的眩光。

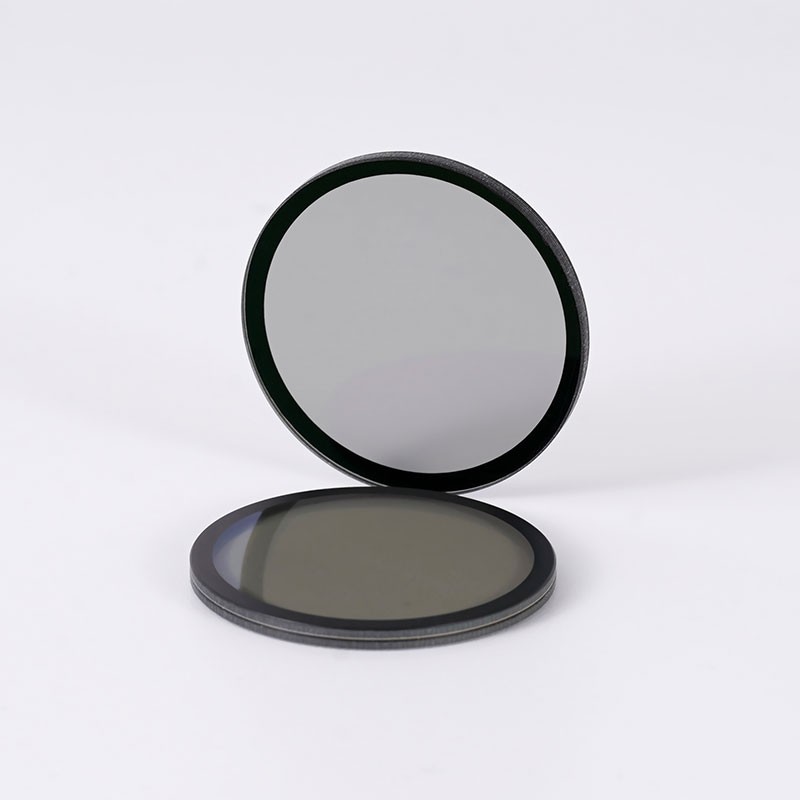

（偏振片）
五、核心光學鏡片應用需求
| 元件 | 核心作用 | 關鍵性能需求 | 失效后果 |
| 準直透鏡 | 將發散光變?yōu)槠叫泄?/span> | NA匹配、透過率>99%、波前誤差<λ/4 | 能量損失、勻光不均勻 |
| 勻光片 | 均勻散射，形成平頂光斑 | 擴散角準確、均勻度>85%、高損傷閾值 | 光斑出現中心亮斑或環紋 |
| DOE | 相位調制，實現平頂整形 | 衍射效率>85%、零級抑制<1% | 中心亮點殘留，能量分布呈多級衍射 |
| 微透鏡陣列 | 分割光束再疊加，實現超均勻照明 | 微透鏡一致性高、填充因子>99% | 出現網格狀暗紋 |
| 投影透鏡 | 將勻光面成像到遠距離 | 低畸變、大相對孔徑 | 光斑邊緣模糊、亮度下降 |
| 保護窗口 | 密封與透光 | 透過率>99%、疏油疏水鍍膜 | 鏡片污染或熱透鏡效應 |
激光照明器（面光源/背光源）的核心價值在于以激光的高亮度、窄光譜為基礎，通過精密的光學鏡片整形，獲得大面積、高均勻度的照明光斑，從而突破傳統LED在高速、遠距離、抗環境光等方面的限制。
從光學鏡片應用的角度，其技術鏈條清晰而嚴謹：
準直透鏡奠定了光束基礎；
勻光片、DOE或微透鏡陣列是“化高斯為平頂”的關鍵整形元件，其均勻度、損傷閾值、衍射效率直接決定了照明品質；
保護窗口與投影透鏡保障了系統的環境適應性與工作距離靈活性；
與相機端窄帶濾光片的波段匹配，則實現了極窄帶主動照明，使系統在強環境光下依然信噪比優異。
隨著激光器成本的下降和微納光學加工能力的提升，基于DOE和微透鏡陣列的激光面光源正逐步替代高端LED照明，成為3D檢測、高速線掃描、生物熒光成像等領域的理想選擇。理解并合理選型上述光學鏡片，是設計高性能激光照明器的前提，也是推動機器視覺向更快、更遠、更穩定方向發展的技術基石。
