微型紅外濾光片在光學氣流傳感器中的應用

光學式氣流傳感器是一種通過檢測光線在氣流中的變化來感知流速、流量或存在的設備。其中，基于紅外光的設計因其抗干擾能力強、壽命長、靈敏度高而被廣泛采用。微型紅外濾光片在其中扮演著“光譜衛士”的角色。

（圖源網絡，侵刪）

核心工作原理：構建一個純凈的“光信號通道”

該系統通常包含三個核心部件：

1.紅外發射管（IRLED）：發出特定波長的紅外光。

2.微型紅外濾光片：安裝在接收器前方。

3.紅外接收器：接收紅外光并轉化為電信號。

當氣流（可能攜帶煙霧、顆粒物，或是純凈空氣）通過發射管和接收器之間的探測區域時，會對紅外光產生調制作用，如遮擋、散射或引起光強閃爍。接收器檢測到這種變化，即可換算成氣流數據。

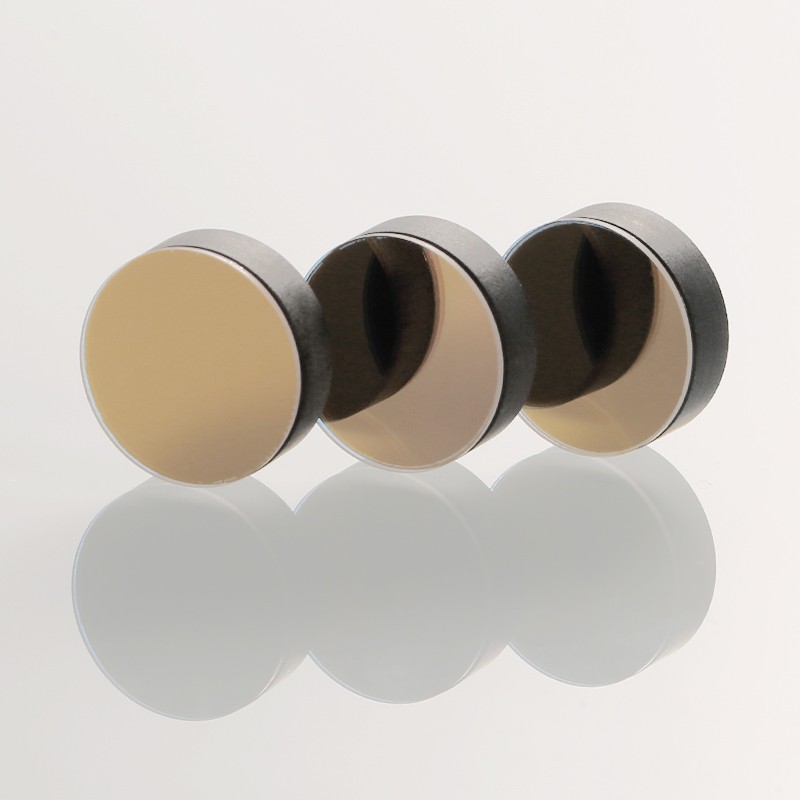

（850紅外濾光片）

微型紅外濾光片的關鍵技術參數與作用

濾光片的技術參數直接決定了傳感器的精度和可靠性。

1.中心波長與半峰全寬：確?！皩υ挕钡膶Ｒ恍?/p>

中心波長：必須與紅外發射管的峰值發射波長精確匹配（常用850nm或940nm）。這確保了發射出的光能最高效地通過濾光片。

半峰全寬：指濾光片允許通過的光譜寬度。一個狹窄的半峰全寬（如±10nm）意味著濾光片非常“挑剔”，只允許目標波長的光通過。

作用：二者結合，為傳感器建立了一條專屬的光信號通道，好比是給接收器戴上了一副“只認一種顏色”的眼鏡，從根本上避免了與其他光源的串?dāng)_。

2.截止范圍與峰值透光率：實現“強信號，低噪聲”

截止范圍：高性能紅外濾光片會強烈阻擋可見光（380-780nm）乃至寬泛的紅外光。這意味著強烈的環境光（如日光、燈光）幾乎無法到達接收器。

峰值透光率：在中心波長處，濾光片的透光率越高（>90%），信號損耗就越小，傳感器也就越靈敏。

作用：極大地提高信噪比。濾光片濾除了環境光帶來的“噪聲”，使得由氣流引起的微弱光信號變化能被清晰識別，從而保證了傳感器在復雜光照環境下的穩定工作。

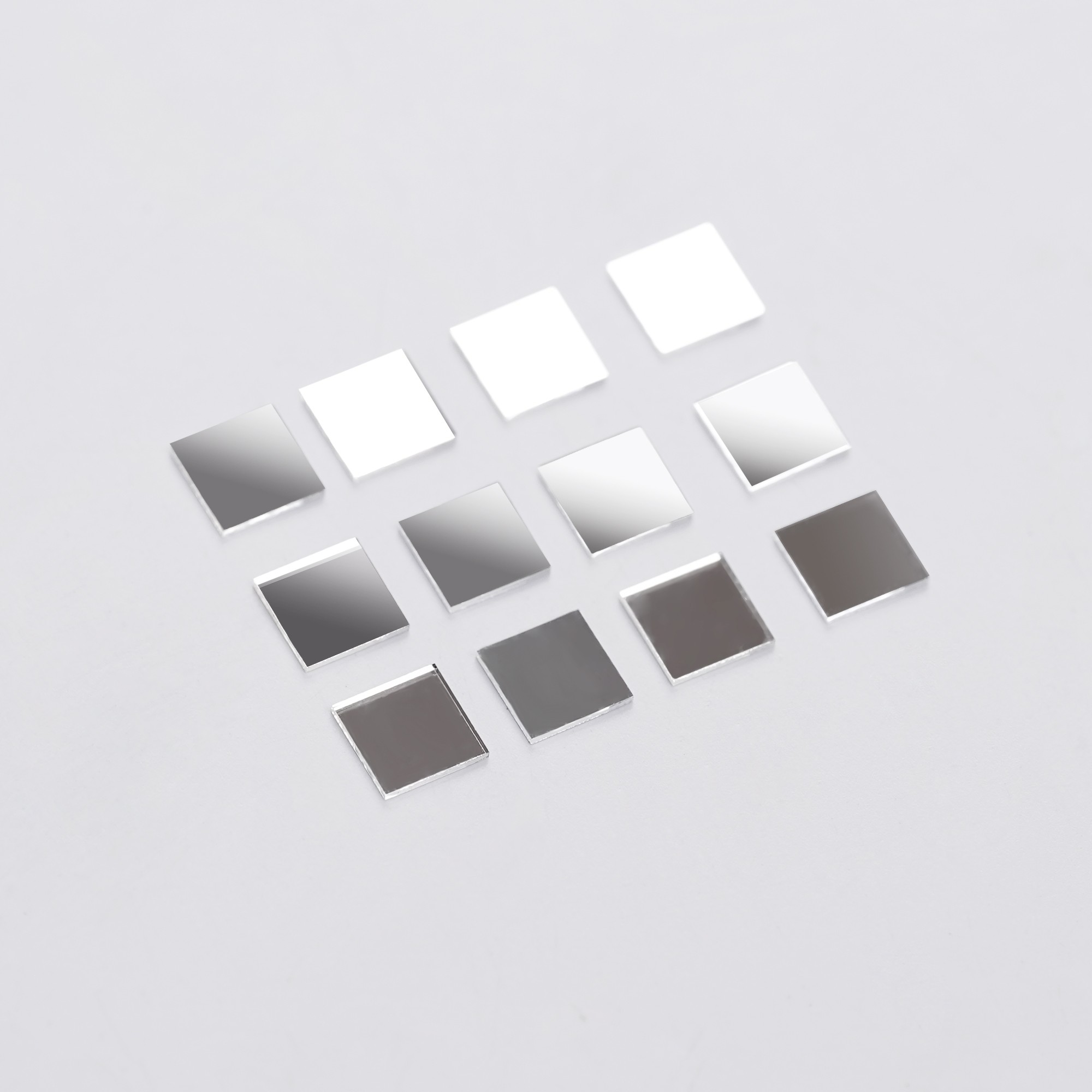

（940紅外濾光片）

技術的廣泛應用

這項技術的應用非常廣泛，以下是一些常見的、重要的合法應用領域：

1.醫療呼吸設備：用于監測危重病人、哮喘或睡眠呼吸暫?；颊叩暮粑l率和氣流波形，是生命支持設備中的關鍵傳感器。其高可靠性和抗干擾性至關重要。

2.工業安全與過程控制：用于監測通風管道的氣流、檢測煙霧報警器中的煙霧顆粒、或者在生產線上監控冷卻氣流是否正常。

3.智能家居與樓宇自動化：安裝在HVAC（暖通空調）系統中，監測空氣濾網的堵塞情況，或用于智能新風系統的風量控制。

4.消費電子產品：用于一些需要無聲、非接觸式控制的設備，或精密儀器內部的散熱風扇智能調速。

微型紅外濾光片在光學氣流傳感器中的應用，它的價值在于通過精準的光譜過濾，在各種重要領域?qū)崿F(xiàn)了高精度、高可靠性的氣流監測。
