家用無創血糖儀光學濾光片詳解
對于數百萬的糖尿病患者而言，日常的血糖監測是管理健康的重要一環。傳統的指尖采血方式雖然準確，但帶來的疼痛感和不便性促使人們追求更舒適的技術，那就是無創血糖監測，因此開發出了新一代家用無創血糖儀，在這項看似簡單的技術背后，其根本最核心的元件，莫過于我們常見的光學篩子--濾光片。

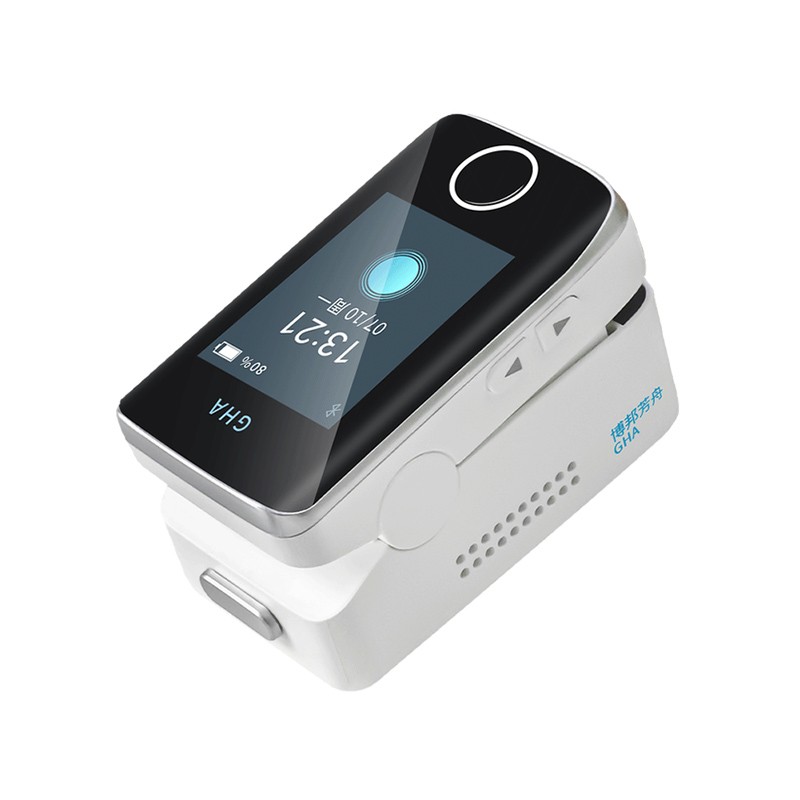

（圖源網絡，侵刪）
一、從“有創”到“無創”的變革
血糖，即血液中的葡萄糖，是人體能量的主要來源。對糖尿病患者來說，由于胰島素功能異常，血糖水平容易失控。長期高血糖會損害血管和神經，導致一系列嚴重并發癥。因此，頻繁、規律的血糖監測是有效控制病情的關鍵。
二、無創測量的夢想
傳統血糖儀需要刺破指尖獲取血樣進行生化分析，屬于“有創”檢測。無創血糖儀的目標是在不損傷皮膚的情況下，通過物理手段間接測量血糖濃度。目前主流的技術路徑之一是光學測量法，其靈感來源于我們熟知的經驗：在強光下，耳朵會顯得透紅，因為血液中的物質對光有吸收作用。
1.無創血糖儀的光學原理——光與血糖的“對話”

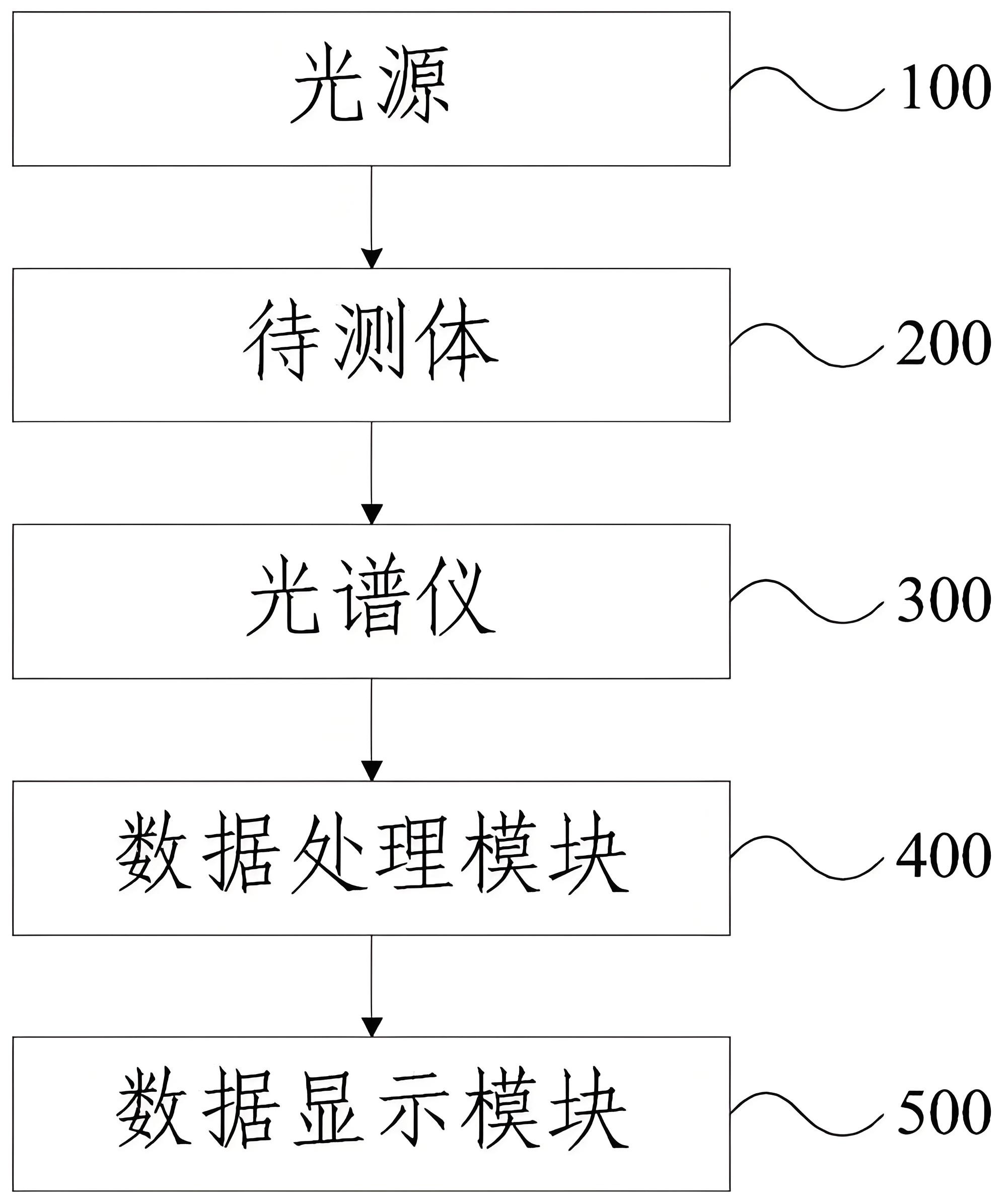

無創血糖儀的光學原理核心是光譜分析技術，具體來說，常采用近紅外光譜法。
為何是近紅外光？人體組織（皮膚、肌肉、脂肪等）和血液中的各種成分（水、血紅蛋白、葡萄糖等）對不同波長的光具有獨特的“吸收指紋”。近紅外光（波長約780nm-2500nm）相較于可見光，具有更強的組織穿透能力，能夠到達皮下微血管豐富的真皮層。
2.核心原理：特征吸收指紋與朗伯-比爾定律
葡萄糖分子在近紅外區域，特別是在1500nm-1800nm以及2000nm-2500nm的波段（屬于短波紅外），有多個特征吸收峰。這些吸收峰是葡萄糖分子中C-H（碳-氫）、O-H（氧-氫）等化學鍵的振動倍頻和合頻產生的，如同其獨特的“指紋”。根據朗伯-比爾定律，物質對特定波長光的吸收量與其濃度成正比。因此，理論上通過測量葡萄糖特征吸收峰上的光強衰減，就能推算出其濃度。
3.巨大挑戰：信號的提取
最大的技術難點在于，葡萄糖的吸收信號極其微弱，而人體組織約70%是水，水在近紅外區域有非常強烈的、寬泛的吸收帶（例如在1450nm和1940nm附近）。葡萄糖的信號就像是巨大瀑布聲中一滴水的聲音，如何將其精準地分離出來，是技術成敗的關鍵。
三、光學系統的核心元件

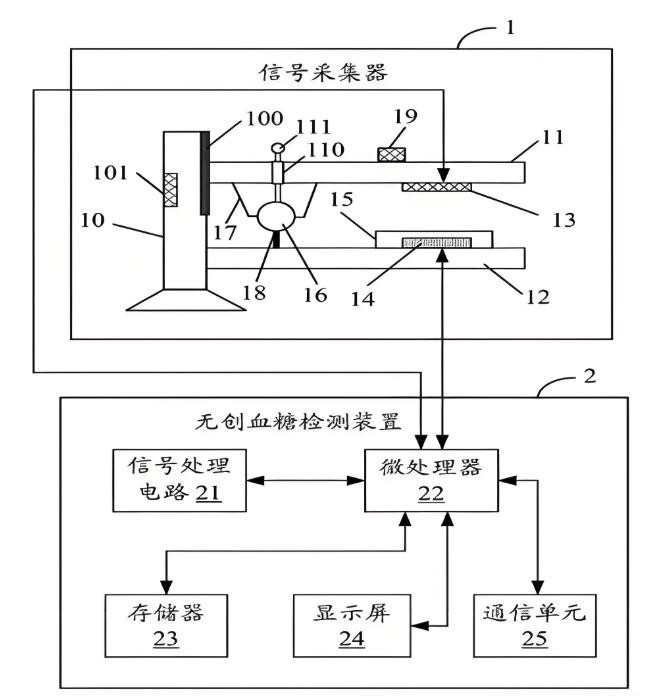

實現上述原理，一個典型的無創血糖儀光學系統主要由以下元件構成：
1.光源：負責產生穩定的近紅外光。常用的是發光二極管或小型激光器。
2.光學透鏡：用于準直和聚焦，確保光線高效射入皮膚并匯聚到探測器。
3.濾光片：這是整個系統的“光譜篩選器”和技術的“守門人”。它的作用是從復雜的光信號中，精準地“挑選”出與葡萄糖吸收相關的特定波長光，同時剔除無關的干擾光。沒有它，儀器就無法獲得純凈的血糖特征信號。
4.光電探測器：將接收到的光信號轉換為微弱的電信號。
5.信號處理電路與算法：將電信號放大、數字化，并運行核心算法，最終計算并顯示血糖值。
四、濾光片元件深度解析——技術的“守門人”
為了解決信號提取的難題，濾光片采用了一種精妙的策略：多通道測量法。
測量通道：選擇一個或幾個位于葡萄糖特征吸收峰上的波長作為測量通道。例如，選擇一個在1600nm或2100nm附近的波段，此處葡萄糖有相對明顯的吸收。
參考通道：選擇一個或幾個靠近測量通道、但葡萄糖幾乎不吸收的波長作為參考通道。例如，選擇1300nm附近的波段。參考通道的核心作用是監測由皮膚厚度、膚色、血流變化、水分波動等共同因素引起的光強變化。
信號處理：儀器通過快速切換濾光片，分別測量不同通道的光強衰減。通過計算測量通道與參考通道信號的比值或差值，可以抵消掉大部分共同干擾，從而提取出主要歸因于葡萄糖濃度變化的微小信號。
舉例說明：
假設一臺儀器使用了三個濾光片：
濾光片A（測量通道1）：中心波長1600nm。此波段對葡萄糖濃度敏感。
濾光片B（參考通道）：中心波長1300nm。此波段葡萄糖吸收很弱，主要用于補償背景干擾。
濾光片C（測量通道2）：中心波長2100nm。此為葡萄糖另一個吸收峰，用于交叉驗證。
測量時，算法會分析`(A/B)`或`(A-B)/C`等組合信號與血糖濃度的相關性模型，最終得出血糖值。

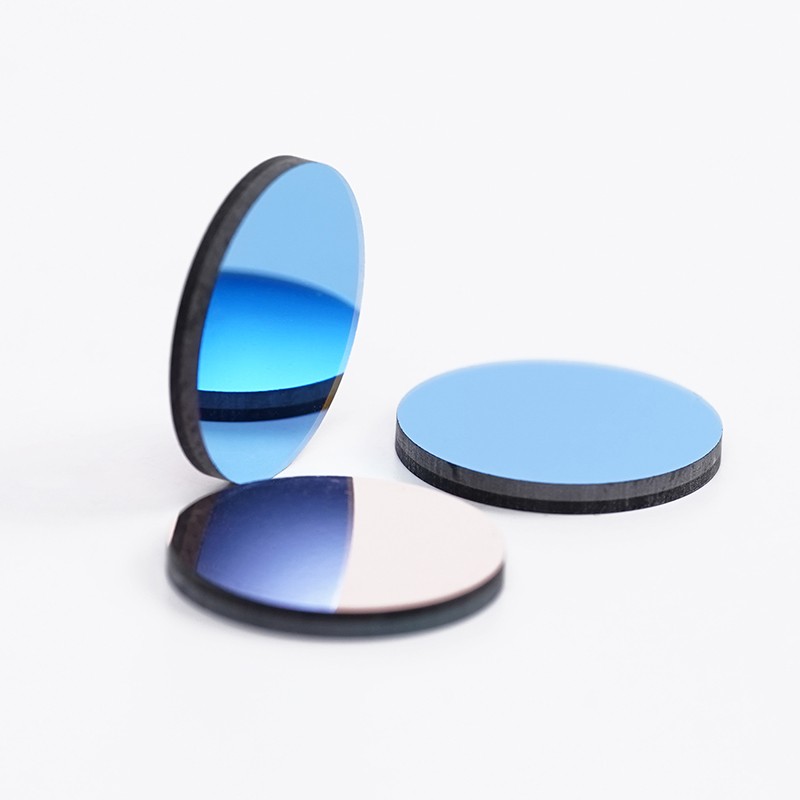

（BP1600濾光片）
應用的主要濾光片類型
在家用無創血糖儀中，帶通濾光片是絕對的主力。它只允許一個特定波長范圍（即“通帶”）的光通過，通帶之外的光則被強烈抑制。通過集成多個不同中心波長的帶通濾光片，即可實現上述多通道測量方案。
關鍵性能參數與應用標準
濾光片的性能直接決定了儀器的準確度，其主要參數包括：
中心波長與精度：必須與選定的葡萄糖特征吸收峰（如1600nm）精確匹配，偏差通常要求小于±1-2納米。
帶寬：指通帶最大透射率一半處的寬度。帶寬越窄，抗干擾能力越強，但通光量會減少。家用儀器通常在10-30納米的帶寬范圍內取得平衡。
峰值透射率：在中心波長處的最大透光效率。越高越好，優質濾光片可達到90%以上，以減少信號損失。
截止深度：在通帶之外波長區域?qū)獾囊种颇芰ΑＲ蠊鈱W密度OD>4（即透射率<0.01%），以確保有效隔離強干擾光（如水的吸收帶）。
環境穩定性：濾光片的中心波長和透射率應具有良好的溫度穩定性，確保在不同使用環境下測量的可靠性。
家用無創血糖儀是光學技術造福人類健康的典范。從識別葡萄糖在近紅外區的“特征指紋”，到運用濾光片這一“光譜手術刀”巧妙地實施多通道測量策略，剝離出微弱的血糖信號并抵消強大的背景干擾，每一步都凝聚著精密光學的智慧。濾光片作為系統中看似微小卻至關重要的“守門人”，其性能的每一次提升，都直接推動著家用無創血糖儀向著更準確、更可靠、更普及的方向發展，讓無痛監測的夢想更好地照進現實，最終提升廣大糖尿病患者的生活質量。
