視覺檢測系統中的濾光片選型與鍍膜分析
在機器視覺、自動化檢測和光學測量等領域，濾光片（Optical Filter）是提升成像質量的關鍵組件。它能夠優化光源特性，增強目標特征的對比度，并抑制環境光干擾，從而提高檢測精度。不同類型的視覺檢測系統對濾光片的光學性能、鍍膜工藝和機械穩定性均有嚴格要求。本文將系統分析視覺檢測中濾光片的選型要求、適用類型、基礎材料及鍍膜技術需求。

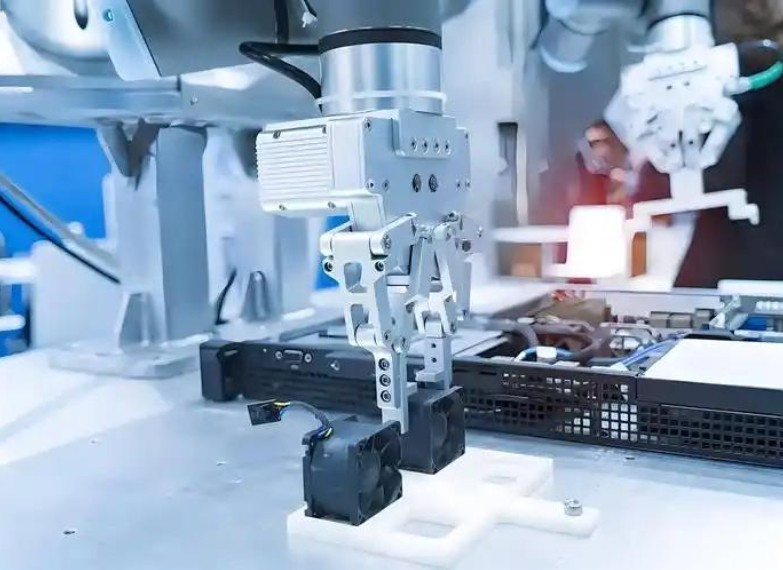

（圖源網絡，侵刪）
一、視覺檢測對濾光片的核心要求
視覺檢測系統通常需要在復雜的光學環境下工作，因此濾光片需滿足以下關鍵條件：
1.光譜匹配性：窄帶濾光片（Bandpass Filter）適用于特定波長的檢測（如熒光分析或激光照明），要求高透射率（>90%）和低背景噪聲（截止深度OD>4）。長波通（Longpass, LP）或短波通（Shortpass, SP）濾光片用于分離特定波段（如紅外或中性密度濾光片（ND Filter）：調節光強，避免傳感器過曝。
2.高對比度增強：抑制環境雜散光（如日光、燈光干擾），提高信噪比（SNR），在熒光檢測中，需嚴格匹配激發光與發射光波長（如激發光400nm，發射光500nm）。
3.角度穩定性：大角度入射時（如廣角鏡頭），濾光片的中心波長偏移（CWL Shift）需極?。?lt;2nm @30°）。
4.環境耐受性：耐高溫（如工業檢測中的高溫環境）、抗?jié)穸?、防塵和抗化學腐蝕（如醫療或半導體檢測）。
5.機械強度：需具備高硬度（如采用光學玻璃基底）和抗刮擦性，以適應工業環境。
二、視覺檢測中常用的濾光片類型
濾光片類型 | 典型應用 | 關鍵參數 |

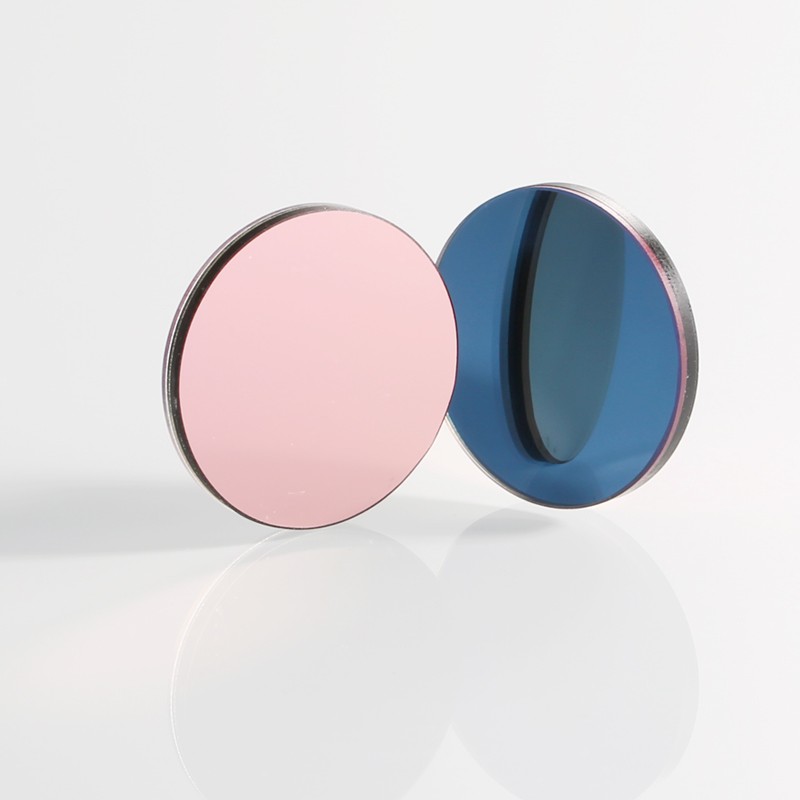

窄帶濾光片 | 熒光檢測、激光測量、OCR（光學字符識別） | 帶寬（FWHM 10-40nm）、高透射率（>90%） |
長波通/短波通 | 紅外熱成像、紫外檢測 | 截止陡度（<5%過渡區）、高截止深度 |
偏振濾光片 | 消除金屬反光、增強表面缺陷檢測 | 偏振效率（>99%）、寬波段適用性 |
中性密度濾光片 | 高動態范圍（HDR）成像 | 光學密度（OD0.3-4.0）、均勻性 |

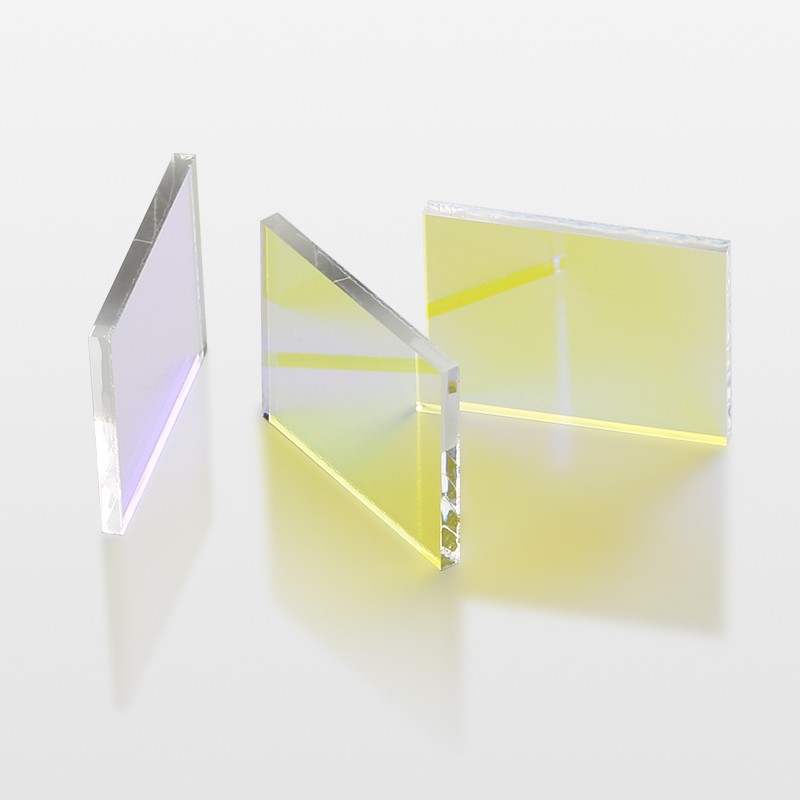

二向色濾光片 | 多光譜成像、分光系統 | 高反射率（>95%）、低角度依賴性 |
三、濾光片的基礎材料與鍍膜技術要求
1.基底材料選擇
光學玻璃（如BK7、熔融石英）：適用于可見光至近紅外（350-2000nm），具有高透過率和低熱膨脹系數。
石英/氟化鈣（CaF?）：用于紫外（UV）或深紫外（DUV）檢測，抗輻射損傷。
聚合物薄膜（如PET）：低成本、輕量化，但耐溫性和耐久性較差。
2.鍍膜技術要求
多層介質膜（Dielectric Coating）：通過交替沉積高低折射率材料（如TiO?/SiO?）實現精確波長控制。

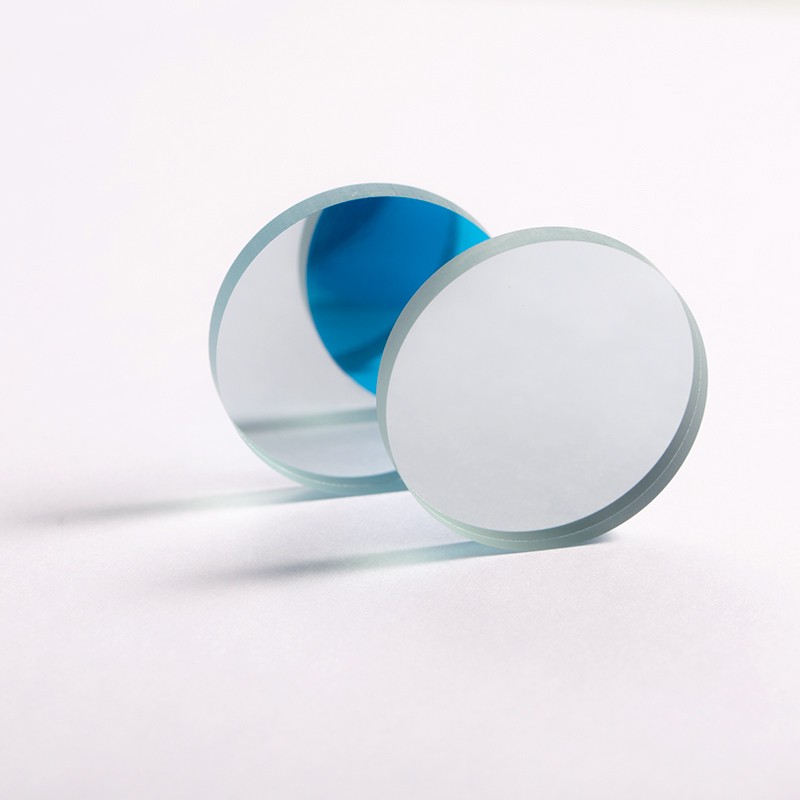

金屬膜（如鋁、銀）：用于反射型濾光片，但易氧化，需加保護層。
硬質鍍膜（Hard Coating）：提高耐磨性，適用于工業環境。
疏水/疏油鍍膜：防止污漬影響光學性能（如醫療或食品檢測）。
3.鍍膜性能指標
光譜精度：中心波長誤差<±1nm。
環境穩定性：通過高溫高濕測試（85°C/85% RH，1000小時）。
激光損傷閾值（LDT）：>500MW/cm2（用于激光視覺系統）。
在視覺檢測系統中，濾光片的選型直接影響成像質量和檢測精度。窄帶濾光片適用于高精度光譜分析，而偏振濾光片可有效抑制反光干擾。為確保長期可靠運行，濾光片需采用高透過率基底材料（如熔融石英）并結合多層介質鍍膜技術，同時滿足機械強度和環境耐受性要求。未來，隨著超表面（Metasurface）濾光片和可調諧濾光片的發展，視覺檢測系統的靈活性和精度將進一步提升。
