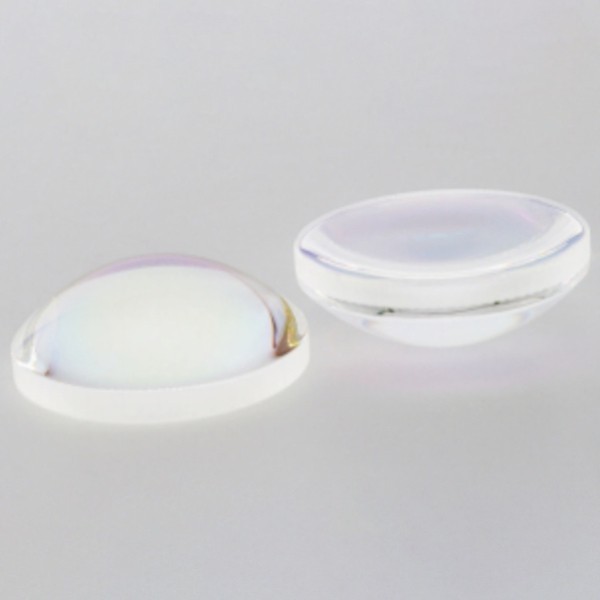

非球面透鏡的成型工藝

非球面透鏡是指折射面為非球面的曲面的透鏡，其光學曲面不是球面而是具有其他形狀，如拋物面、雙曲面、二次曲面或自由曲面等，同時關于非球面透鏡的成型工藝也多種多樣，以下我們就為大家簡述幾個非球面透鏡的工藝以及特點。

一、精密玻璃模壓成型

原理：將玻璃材料加熱至高溫而變得具有可塑性，通過非球面模具來成型，然后逐步冷卻至室溫。

特點：此工藝具有批量化生產和熱穩定性高的特點，適合于批量大、品質高、熱穩定性高的場合。但不適用于直徑大于10mm的非球面透鏡。

技術進展：隨著新的工具、光學玻璃和計量過程的不斷發展，該技術也在不斷進步。

二、精密拋光成型

原理：研磨和拋光一般適用于一次生產單片非球面透鏡的場合。隨著技術的提高，其精度越來越高，精準拋光由計算機進行控制，自動調整以實現參數優化。

特點：具有制樣周期短和不需要模具的特點，適合于樣品制作和小批量試樣的場合。

高級技術：如果需要更高品質的拋光，會采用磁流變拋光（magneto-rheological finishing），該技術相對于標準拋光而言，具有更高的性能和更短的時間。

三、混合成型

原理：以球面透鏡為基底，通過非球面模具在球面透鏡表面壓鑄并采用紫外光固化上一層高分子聚合物的非球面體。

特點：具有球差和色差同時校準的特點，適用于需要附加特性（如同時消除色差和球差）且大批量制造的場合。

四、注塑成型

原理：將熔融的塑料注射入非球面模具中。

特點：塑料非球面透鏡成本低、重量輕、易成型，廣泛應用于光學品質適中、熱穩定性不敏感、抗壓力不大的場合。但相對于玻璃，塑料的熱穩定性和抗壓性較差，需要經過特別處理。

五、其他相關工藝

光學設計：在透鏡生產前，由專業的光學設計師進行透鏡的光學設計，確定透鏡的曲率、厚度和表面特征。

結構設計：在光學設計基礎上，進行透鏡的結構設計，包括透鏡的支撐結構、外形尺寸和裝配方式等。

材料準備：根據設計要求，準備適用的光學玻璃或塑料材料，并進行材料的切割和清洗處理。

精密加工：采用數控機床或精密磨床進行透鏡的精密加工，包括曲面加工、拋光和表面處理。

檢測驗證：對加工完成的透鏡進行光學參數的檢測和驗證，確保透鏡符合設計要求和光學性能指標。

鍍膜處理：對透鏡進行鍍膜處理，以提高其透射率和反射率。

綜上所述，非球面透鏡的成型工藝多種多樣，每種工藝都有其獨特的優勢和適用范圍。在選擇成型工藝時，需要根據具體的應用場景、批量、品質和成本等因素進行綜合考慮。
