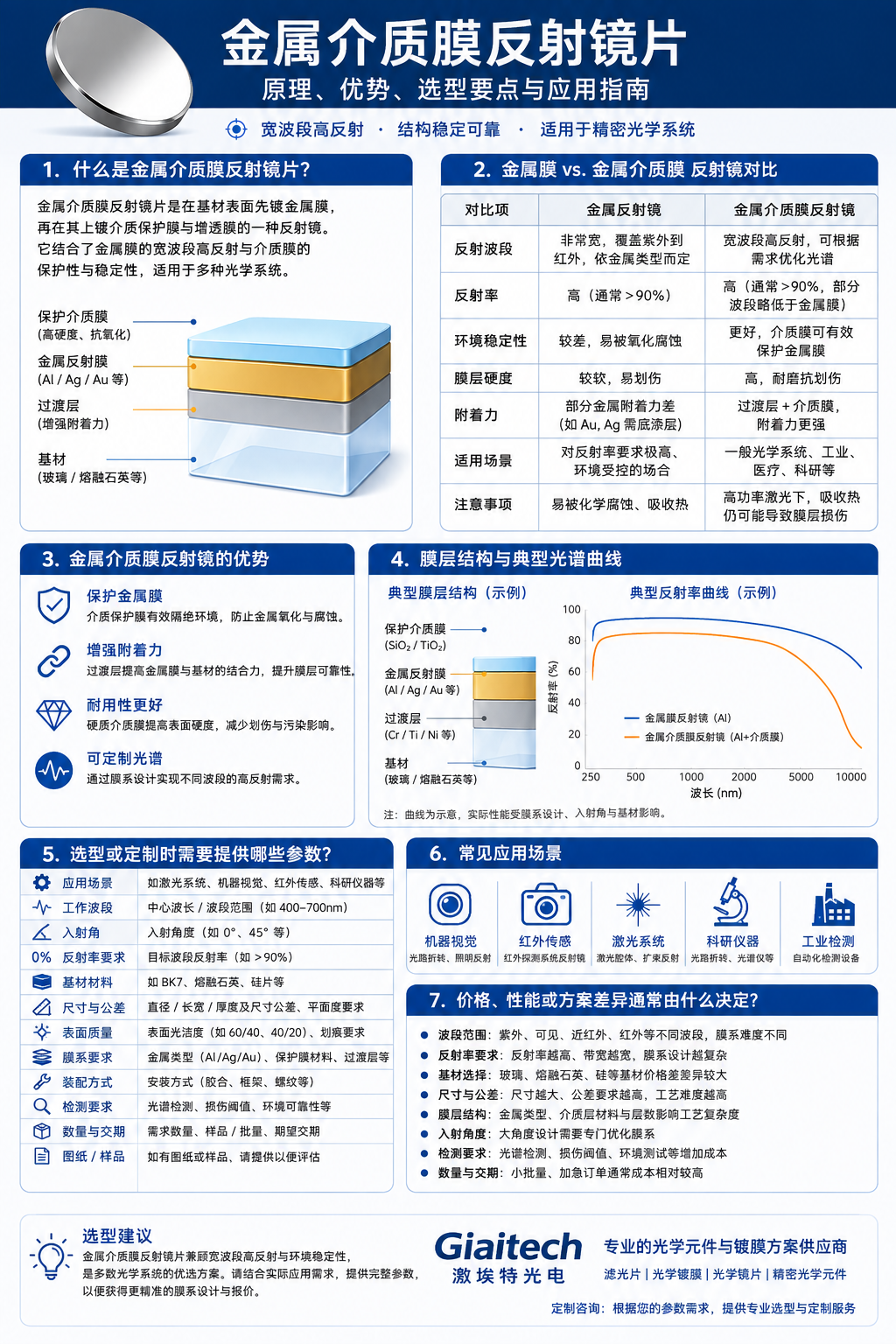

金屬介質膜反射鏡片是在鋁、銀或金等金屬反射層上疊加介質保護層或增強層的復合光學元件，主要用于寬譜反射、光路折轉或特定波段增反；是否適用需結合波長、入射角、偏振、功率密度與環境條件確認。

金屬介質膜反射鏡片是什么意思

金屬介質膜反射鏡片的核心是“金屬反射層與介質膜層共同工作”。金屬層提供較寬的自然反射波段，介質層則可用于隔絕空氣和水汽、改善膜層耐久性，或通過多層干涉設計增強指定波段的反射性能。

在工程語境中，“金屬介質膜”并不代表一種固定結構。根據應用不同，膜系可能包括基材、附著層、金屬反射層、單層保護膜或多層介質增強膜。附著層可能位于基材與金屬層之間，保護或增強層通常位于金屬層上方，實際層數、材料和厚度需要根據波段與環境條件設計。

常見方案可分為三類：

需要注意，金屬介質膜反射鏡與全介質反射鏡不是同一種產品。全介質反射鏡主要依靠高、低折射率介質層之間的干涉實現高反射，通常能在設計波段獲得更高反射率和較低吸收，但有效波段、入射角和偏振條件往往更明確。金屬膜方案通常覆蓋范圍更寬，對角度變化相對更寬容，但存在一定吸收。

為什么它會影響光學系統

金屬介質膜反射鏡片會直接影響系統中的有效光能、雜散光、成像波前、熱負荷和長期穩定性。選擇不當時，即使單片反射鏡能夠正常反光，也可能在多鏡片光路中產生明顯的累計損耗或光譜偏差。

信號強度方面，多級反射系統的總光能取決于每一片反射鏡的實際反射率。單片鏡片在目標波段的少量差異，經過多次反射后可能被放大，因此不能只查看某一個標稱峰值。

雜散光方面，需要明確非工作波段是被吸收、透過還是反射。金屬膜具有寬譜反射特性，如果系統只需要一個較窄波段，其他波段的反射可能增加背景光，此時可能需要配合帶通、截止或二向色膜系進行光譜管理。

成像質量方面，基材面形、鍍膜應力、裝夾應力和表面缺陷都可能改變反射波前。對成像、干涉或準直系統，平面度、反射波前誤差和表面質量往往與反射率同樣重要。光學表面平面度通常使用波長倍數描述，表面劃痕和麻點則需按照約定的表面質量規范驗收。

光譜匹配方面，介質增強層會受到入射角和偏振影響。入射角增大時，干涉膜的光譜特征通常向短波方向移動；在非正入射條件下，S偏振與P偏振的反射曲線還可能出現差異。設計用于0°入射的膜系不能直接假定在45°入射下仍保持相同曲線。

批量一致性方面，采購人員應關注的不只是首件樣品，還包括不同鍍膜批次的光譜容差、面形變化、外觀缺陷標準和檢測條件是否一致。用于設備量產時，建議在圖紙或技術協議中定義驗收波段、入射角、偏振狀態、檢測設備分辨率和抽檢方式。

關鍵參數如何判斷

金屬介質膜反射鏡片的參數應從系統工作條件倒推，而不是先選擇鋁膜、銀膜或金膜，再設法讓系統適應鏡片。

對于金屬介質膜反射鏡，介質保護層不一定會提高整個波段的反射率。單層保護膜主要解決耐久性問題，多層增強膜才可能在設計波段內提升反射表現，而波段外性能可能發生變化。

常見應用場景

金屬介質膜反射鏡片更適合需要寬波段反射、光路折轉、一定環境耐久性或局部波段增強的系統，但每種場景都應根據真實光譜與能量條件確認膜系。

機器視覺和工業檢測系統中，反射鏡可用于折疊光路、改變照明方向、縮短設備結構或?qū)⒊上窆饩€引導至鏡頭和傳感器。此類應用除反射率外，還需要控制面形、表面缺陷、雜散光和裝配角度。

醫療檢測設備中，反射鏡常用于光源傳輸、檢測光路折轉、照明均勻化或光譜模塊集成。鏡片只能作為設備光學系統中的元件，不能單獨決定檢測準確率、臨床效果或最終設備性能。

紅外傳感和熱成像系統中，可根據工作波段評估金、銀或增強鋁等膜系?；谋旧硎欠裢高^(guò)目標紅外波段并不總是關鍵，因?yàn)榍氨砻娣瓷溏R主要依賴表面膜層反射，但基材的熱穩定性、加工性與環境適應性仍會影響系統表現。

光譜分析和科研儀器中，金屬介質膜反射鏡可用于寬譜光源傳輸、單色儀、光譜儀和探測模塊中的光路折轉。若系統需要按波段分離光線，則可能需要進一步采用分色或分光膜系。

激光系統中，金屬介質膜反射鏡可以用于部分寬帶、調諧、診斷或低至中等能量光路，但不能僅憑“金屬膜反射率高”判斷是否適合高功率激光。激光損傷閾值與波長、連續或脈沖模式、脈寬、重復頻率、光斑尺寸、偏振、膜層吸收和清潔度有關。

照明、投影與顯示系統中，增強型金屬反射膜可用于光路折疊、光源收集和指定波段反射。涉及高熱負荷時，還需評估吸收引起的溫升、基材熱膨脹、膜層應力和散熱結構。

選型或定制時需要提供哪些參數

獲得合理方案的關鍵，是讓供應商了解反射鏡在整機中的真實使用狀態，而不是只提交一個直徑和一句“反射率越高越好”。

詢價與定制參數清單：

1. 應用場景：機器視覺、紅外傳感、激光、照明、成像、光譜分析或其他用途。

2. 目標波段：?jiǎn)我徊ㄩL(zhǎng)、多個波長或連續工作范圍。

3. 光譜要求：最低或平均反射率、允許透過率、吸收限制及非工作波段要求。

4. 入射角：標稱角度、允許角度范圍及光束是否會掃描。

5. 偏振狀態：自然光、隨機偏振、S偏振、P偏振或圓偏振。

6. 尺寸要求：外徑、長寬、厚度、有效口徑、倒角、孔位及尺寸公差。

7. 基材要求：指定材料，或提供溫度、重量和機械環境供供應商建議。

8. 鍍膜要求：保護鋁、增強鋁、保護銀、保護金或待評估復合膜系。

9. 裝配方式：壓圈、膠合、卡槽、鏡架、螺紋安裝或直接集成到組件中。

10. 面形與表面質量：平面度、反射波前、劃痕麻點及崩邊要求。

11. 光源條件：功率、功率密度、脈沖能量、脈寬、重復頻率和光斑直徑。

12. 環境條件：溫濕度、真空、粉塵、腐蝕性氣體、清潔劑及使用壽命預期。

13. 檢測要求：是否需要光譜曲線、指定角度檢測、面形報告、尺寸報告或樣品對比。

14. 數量信息：研發樣品、小批量驗證、年度預計用量及批次交付方式。

15. 圖紙或樣品：是否有二維圖紙、三維模型、原鏡片、裝配件或系統光路圖。

建議按照以下步驟完成選型：

1. 先確定反射鏡承擔的是寬譜反射、單波長增反、光路折轉還是分光任務。

2. 鎖定工作波長、入射角、偏振和光束能量，排除不適合的膜系。

3. 根據環境條件選擇裸金屬、保護型金屬膜或增強型金屬介質膜。

4. 根據成像與裝配要求確定基材、面形、表面質量、尺寸和有效口徑。

5. 讓供應商提供理論曲線或樣品實測曲線，并核對檢測角度和偏振條件。

6. 通過樣品完成光譜、裝配、溫升、雜散光和長期運行驗證。

7. 批量采購前確認允許偏差、抽檢方式、包裝要求及批次一致性標準。

價格、性能或方案差異通常由什么決定

金屬介質膜反射鏡片沒有脫離參數的統一價格，也不能僅按直徑比較不同供應商的方案。報價和性能通常由基材加工、金屬材料、介質膜復雜度、檢測條件和采購數量共同決定。

主要影響因素包括：

• 工作波段是否覆蓋紫外、可見光、近紅外或更長紅外范圍；

• 使用保護膜還是需要多層介質增強設計；

• 是否要求多個離散波長同時高反；

• 入射角是否為45°或需要覆蓋較大的掃描角度；

• 是否需要分別控制S偏振和P偏振；

• 基材的材料、外形、厚度和加工難度；

• 面形、平行度、表面質量及邊緣加工要求；

• 鏡片尺寸、異形輪廓、開孔、臺階或曲面結構；

• 是否需要雙面鍍膜、背面增透或遮光處理；

• 是否需要指定角度光譜、面形、環境可靠性或激光損傷檢測；

• 樣品數量、批量數量、批次一致性和包裝潔凈要求。

高反射率不一定意味著價格必然更高，關鍵在于高反射要求覆蓋多寬的波段、在哪個角度和偏振條件下實現，以及是否同時要求低吸收、高面形和高環境穩定性。交期也通常取決于基材備料、膜系設計、鍍膜排產、測試項目和樣品驗證結果，應根據具體規格確認。

常見誤區

誤區一：金屬介質膜反射鏡就是全介質反射鏡。
正確理解：金屬介質膜包含金屬反射層，全介質反射鏡則主要依靠多層介質干涉。兩者在帶寬、吸收、反射率、角度敏感性和激光適用條件方面存在差異。

誤區二：只要峰值反射率高，系統效果就一定更好。
正確理解：系統還受到平均反射率、工作帶寬、角度偏移、偏振差異、面形、散射、吸收和多片累計損耗影響。

誤區三：介質保護層一定能夠提高反射率。
正確理解：保護層首先用于改善金屬膜的耐氧化和耐操作性能，單層保護膜可能影響部分波段；只有經過設計的多層增強膜才會針對指定波段提高反射率。

誤區四：同一片反射鏡在0°和45°入射時性能相同。
正確理解：介質干涉膜的光譜會隨入射角發生變化，大角度下還需考慮S、P偏振分離，因此必須按照實際角度評估曲線。

誤區五：反射率高就代表激光損傷閾值高。
正確理解：反射率描述光能反射比例，激光損傷還與吸收、缺陷、污染、脈寬、光斑、重復頻率和沉積工藝有關，兩項指標不能互相替代。

誤區六：所有反射鏡都需要規定中心波長、半峰寬和OD值。
正確理解：這些參數更常用于窄帶高反膜或兼具濾波功能的反射元件。寬譜金屬鏡更應關注工作范圍、平均或最低反射率、入射角和環境穩定性。

誤區七：保護膜意味著鏡片可以隨意擦拭。
正確理解：介質保護層能夠改善耐久性，但指紋、顆粒、磨料、不合適的清洗劑以及高濕環境仍可能損傷膜層，應按照確認的清潔規范操作。

Giaitech相關產品與定制支持

Giaitech 激埃特光電官網當前設置了反射鏡、光學鍍膜、分光及精密光學元件等產品分類。項目需要寬譜反射、保護金屬膜或特定波段增強時，可先結合反射鏡產品方向確定基礎結構，再通過光學鍍膜加工溝通膜系、基材和檢測條件。

若鏡片需要按比例分配反射光與透射光，應進一步評估分光鏡方案；若系統需要反射一個波段并透過另一個波段，則更接近二向色鏡的設計邏輯，而不是普通寬譜金屬反射鏡。

對于包含窗口、基片、保護片或其他精密部件的系統，還應同步確認光學鏡片的材料、外形、面形和裝配公差，避免只優化膜層而忽略基材加工與整機裝配條件。

研發階段建議提供目標波段、入射角、偏振、尺寸圖紙、基材、光源能量和檢測要求，由供應商評估保護型金屬膜、增強型金屬介質膜或全介質高反膜是否更合理。樣品完成后，應結合光譜曲線、實際裝配、雜散光、溫升及連續運行情況進行驗證，再確定批量采購標準。

FAQ

金屬介質膜反射鏡片是什么？

金屬介質膜反射鏡片是在金屬反射層上增加介質保護層或多層增強膜的復合元件。金屬層負責寬波段反射，介質層可改善耐氧化、耐操作性能，或在指定波段增強反射，具體結構需根據波長、角度和環境設計。

金屬介質膜反射鏡與普通金屬反射鏡有什么區別？

普通裸金屬反射鏡主要依靠金屬層反射，帶寬較寬，但膜層容易受到氧化、污染和劃傷。金屬介質膜反射鏡增加了保護或增強膜層，耐久性通常更好，也可優化特定波段，但光譜會受到介質層設計和入射角影響。

金屬介質膜反射鏡與全介質反射鏡怎么選？

需要寬光譜覆蓋或較寬入射角范圍時，可優先評估金屬介質膜方案；需要在明確波長獲得更高反射率、低吸收或更高激光損傷能力時，可評估全介質反射鏡。最終應結合波長、帶寬、角度、偏振和功率判斷。

金屬介質膜反射鏡片能達到接近100%的反射率嗎？

不能脫離波段和測試條件直接承諾。金屬層存在一定吸收，多層介質膜可在指定波段提升反射率，但實際結果取決于金屬材料、膜系、入射角、偏振和測量方法。若追求窄波段極高反射，通常還需比較全介質高反膜方案。

金屬介質膜反射鏡適合高功率激光嗎？

需要根據激光參數單獨評估，不能只看總功率。供應商通常需要波長、CW或脈沖模式、功率、脈沖能量、脈寬、重復頻率、光斑直徑和偏振狀態，并結合膜層吸收、基材、清潔度及損傷測試條件判斷適用性。

定制金屬介質膜反射鏡需要提供哪些參數？

至少應提供應用場景、工作波段、反射率要求、入射角、偏振、尺寸、有效口徑、基材、面形、表面質量、裝配方式、數量和檢測要求。激光應用還需提供功率、脈寬、重復頻率、能量和光斑尺寸。

金屬介質膜反射鏡應該如何檢測驗收？

建議按照實際使用角度和偏振檢測光譜曲線，同時檢查尺寸、有效口徑、外觀缺陷、面形或反射波前。批量項目還應約定測試設備、波長分辨率、允許偏差、抽檢比例和不同批次的一致性要求，避免只驗收單點反射率。

金屬介質膜反射鏡片的價格由什么決定？

價格通常取決于工作波段、金屬材料、介質膜層復雜度、基材、尺寸、面形、表面質量、入射角、偏振、數量和檢測項目。異形加工、多波段增強、嚴格面形或指定角度光譜測試會增加制造與檢測復雜度，需按圖紙確認。
