當(dāng)你戴上偏光太陽鏡抵御夏日強光，或者用激光筆指向遠(yuǎn)處的屏幕時，背后都隱藏著一個關(guān)鍵的光學(xué)參數(shù)——光吸收系數(shù)。簡單來說，它衡量的是材料對某一特定波長光的吸收能力強弱。數(shù)值越高，光在穿過材料時被“截留”得越多。但在光學(xué)鏡片的實際制造中，如何精確地控制和利用這種吸收能力，遠(yuǎn)比公式復(fù)雜得多。

一、吸收系數(shù)：不僅僅是“擋光”

從物理定義上，光在介質(zhì)中傳播時，強度隨距離指數(shù)衰減：I=I0e?^αd。這里的 α就是吸收系數(shù)，單位通常是 cm?1 或 m?1。對于光學(xué)鏡片而言，工程師關(guān)心的往往是特定波長下的 α 值——因為同一塊玻璃，對紅光的吸收可能與對紫外線的吸收天差地別。

例如，普通白玻璃在可見光區(qū) α很?。?lt;0.01 cm?1），看起來透明；但在紫外區(qū) α 可能驟增至數(shù)百，幾乎完全截止。這正是許多濾光片和防護鏡片的設(shè)計基礎(chǔ)。

二、加工如何決定吸收系數(shù)？——從配方到鍍膜

光吸收系數(shù)不是材料的先天“宿命”，而是可以通過加工手段精確調(diào)控的。在光學(xué)加工鏈條中，以下三個環(huán)節(jié)尤為關(guān)鍵：

1. 材料配方：摻雜決定“吸收峰”

光學(xué)玻璃或晶體的基礎(chǔ)成分（如二氧化硅、氟化鈣）本身在可見光區(qū)吸收極低。要賦予它對特定波長的吸收能力，摻雜是核心手段。

稀土離子摻雜：在玻璃熔煉過程中加入釹（Nd）、鉺（Er）等離子，它們會在特定能級產(chǎn)生尖銳的吸收峰。例如，釹玻璃對 585 nm 附近黃光強烈吸收，常用來制作激光防護鏡片。

半導(dǎo)體量子點摻雜：在玻璃中嵌入納米尺度的硫化鎘（CdS）、硒化鎘（CdSe）晶體，通過調(diào)控納米晶尺寸來“定制”吸收波長——顆粒越小，吸收帶越偏藍(lán)。

加工挑戰(zhàn)在于：摻雜濃度需嚴(yán)格控制在 ppm 級別，過高會導(dǎo)致吸收系數(shù)過大，鏡片整體發(fā)暗；過低則達(dá)不到截止效果。光學(xué)加工中的熔煉退火工藝直接影響摻雜離子的價態(tài)和分散均勻性，稍有不慎就會出現(xiàn)條紋或吸收帶展寬。

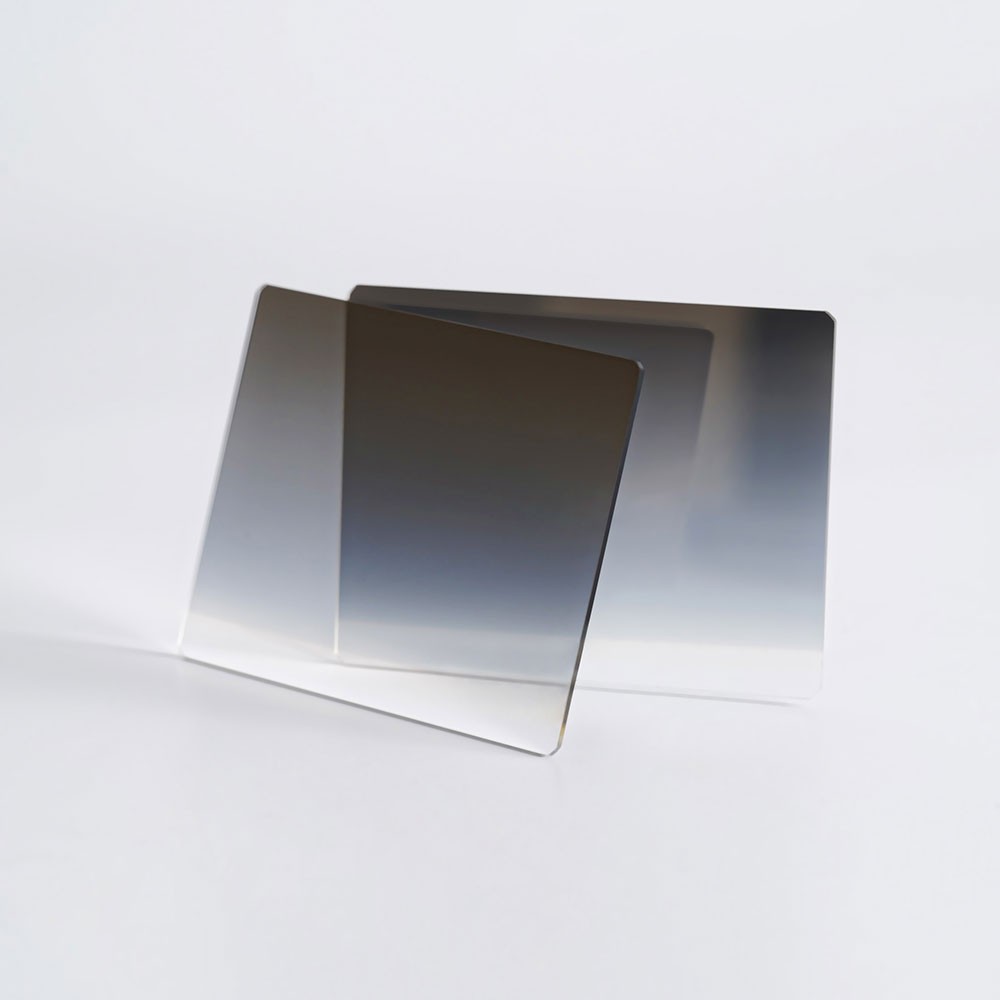

(漸變中性片)

2. 表面鍍膜：用干涉“偽造”吸收

嚴(yán)格來說，介質(zhì)增透膜或反射膜并不改變材料本身的吸收系數(shù)，但有一種特殊鍍膜——誘導(dǎo)透射濾光片或金屬-介質(zhì)復(fù)合膜——可以產(chǎn)生等效的“吸收”效果。

例如，在鏡片表面鍍一層極薄的鉻（Cr）或鎳鉻合金（NiCr）薄膜（厚度 5~20 nm）。這層金屬膜本身有很高的吸收系數(shù)（對可見光 α可達(dá) 10⁵ cm?1 量級），但由于厚度極薄，總吸收并不高，配合兩側(cè)的介質(zhì)膜層，可以實現(xiàn)中性密度濾光片（ND鏡）那樣的均勻衰減。

加工難點在于：金屬膜的厚度必須精確控制在 ±1 nm 以內(nèi)，否則吸收系數(shù)的微小波動會導(dǎo)致透過率劇烈變化。光學(xué)加工中常用石英晶振膜厚監(jiān)控結(jié)合光學(xué)極值法來實時校準(zhǔn)。

3. 表面處理：粗糙度與吸收的隱秘關(guān)聯(lián)

你可能想不到，鏡片的表面粗糙度也會影響其表觀吸收系數(shù)。當(dāng)表面粗糙度達(dá)到亞微米級（例如 Rq>0.1?μm），入射光會發(fā)生強烈的漫散射，部分散射光會在鏡片內(nèi)部經(jīng)歷多次反射并被材料吸收，最終表現(xiàn)為吸收系數(shù)“虛高”。

在精密光學(xué)加工中，拋光后的鏡片表面粗糙度通常要求 Rq<2?nm。如果粗糙度過大，不僅會降低透過率，還會使測得的吸收系數(shù)偏離真實體吸收值。這就是為什么高精度分光光度計測試時，需要將鏡片置于積分球中，以區(qū)分真正的吸收與散射損失。

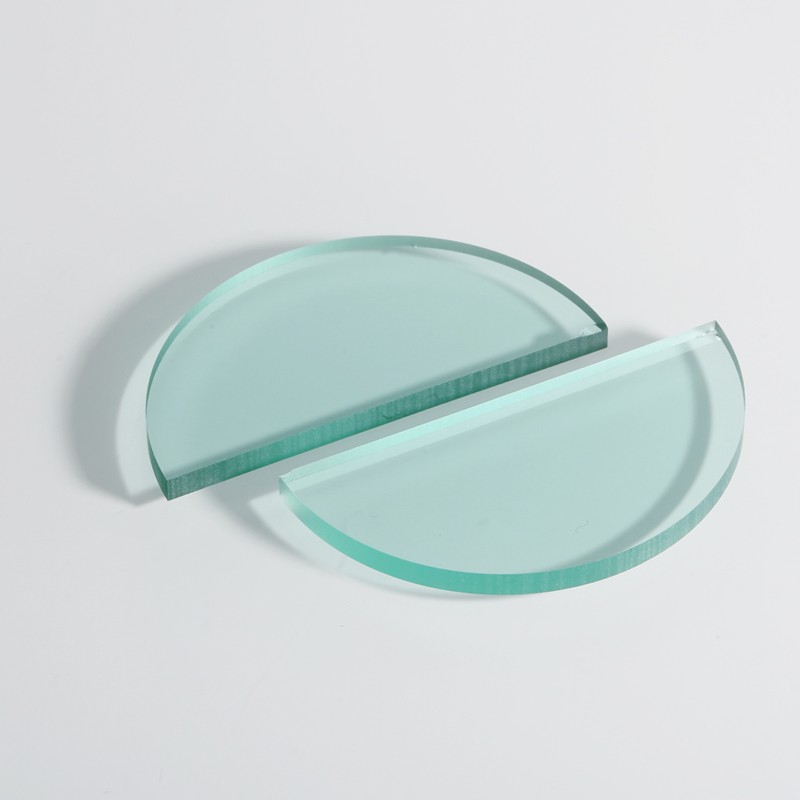

（熱吸收玻璃）

三、典型應(yīng)用：從激光器到天文望遠(yuǎn)鏡

理解吸收系數(shù)的加工控制，就能看懂許多專業(yè)鏡片的設(shè)計思路：

激光器輸出鏡：對于激光工作波長，鏡片材料的吸收系數(shù)必須極低（如 < 10^?3 cm?1），否則激光能量會被鏡片自身吸收發(fā)熱，導(dǎo)致熱透鏡效應(yīng)甚至炸裂。加工上常采用超純石英或單晶氟化鈣，并經(jīng)過精密退火消除內(nèi)應(yīng)力。

窄帶濾光片：通過摻入高濃度的特定離子（如鈥離子對 2 μm 波長吸收），配合多層介質(zhì)膜，使鏡片在某一波長附近的吸收系數(shù)驟增，形成陡峭的截止帶。加工關(guān)鍵在于控制摻雜濃度梯度，避免中心波長漂移。

紅外窗口材料：鍺（Ge）、硅（Si）對紅外光吸收系數(shù)低，但對可見光完全不透明。加工這類材料時，表面拋光后通常還需要鍍增透膜，否則反射損失（與吸收無關(guān)）會高達(dá) 30% 以上。

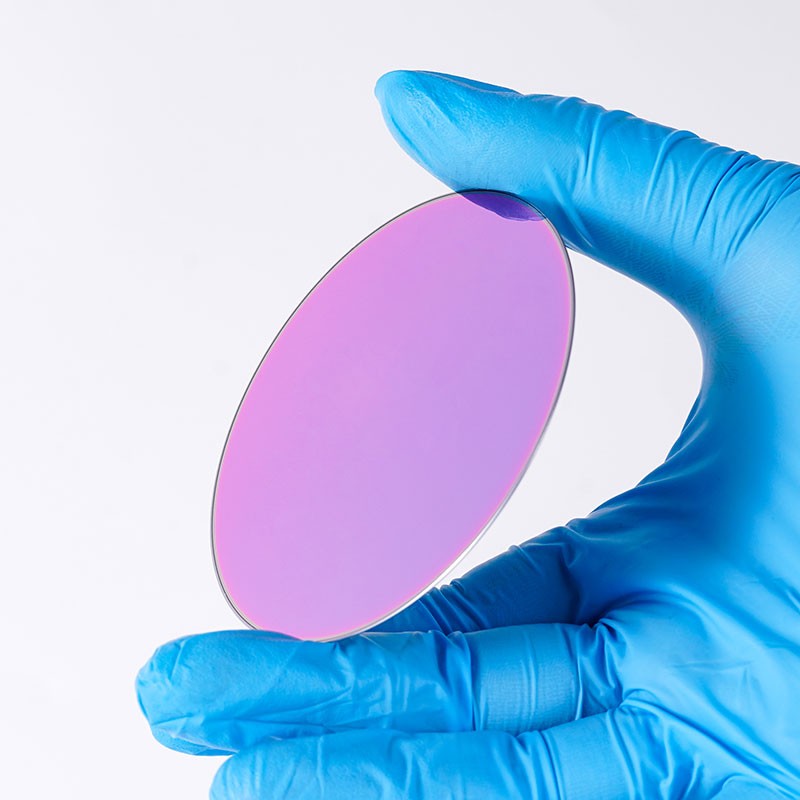

（紅外硅片）

總之，光吸收系數(shù)從來不是一個靜態(tài)的材料常數(shù)。從光學(xué)加工的視角看，它是一張可以被繪制和修改的“光譜地圖”——通過摻雜選擇吸收峰，通過鍍膜改變表面等效吸收，通過控制粗糙度剔除假吸收。

下一次你透過一副激光防護鏡或一片彩色濾光片觀察世界時，不妨想一想：這每一縷被精確衰減掉的光線背后，凝聚的是從熔煉爐到真空鍍膜機的精密調(diào)控藝術(shù)。而這門藝術(shù)的核心，始終圍繞著一個簡單而深刻的物理量——對特定波長光的吸收能力。
